Rafavi行车记录仪方案 - bluetooth蓝牙技术

本方案可实现车载监控音视频录制功能。

优点如下：
1、ARKn141是公司承担国家核高基汽车电子关键技术项目的核心成果，集多种创新技术于一体；

2、内嵌DDR3 SDRAM，高度集成外围电路，大幅度提高系统可靠性；

3、采用RTOS操作系统，开机启动快（1秒开机）、运行安全可靠；

4、在 ISP处理方面独具优势，效果对标安霸；

5、整体方案成熟可靠，成本具有综合优势。

本方案主控芯片ARKn141是按照车规级标准设计、生产制造，通过了车规AEC-Q100认证，适于前装应用。

方案特点
.前后双录：前录1080P/720P 30fps，后录720P/1080P
.HDR宽动态处理
.2D/3D降噪处理
.最大支持128G TF卡，兼容性好
.24小时停车监控
.高清夜视
.循环录像
.重力感应
.H.264编码，AVI格式

主芯片 ARKn141
功能
.32 Bit RISC CPU主频700MHz
.Dual way视频输入 1920x1080p@30fps(H.264)+720p @30fps(H.264)
.JPEG图像解码最高支持720p@30fps
.JPEG照片support up to 8192X8192
.一路RAW数据/601 YUV输入，最高1080p
.一路656数据输入，最高720p
.支持镜片阴影补偿，支持CMOS镜头串扰消除
.2D/3D降噪技术
.HDR引擎；支持RGB伽玛矫正
.支持一路CPU屏；SRGB屏；24bit RGB屏，或一路BT601视频输出
.支持两通道ADC麦克风输入；一个通道DAC输出
.工作温度-40℃～+85℃
.AEC-Q100 grade 3车规认证

芯片性能参数

序号	性能		备注
1	处理器内核	32 Bit RISC CPU@700MHz>
		16KB instruction L1 cache and 16KB data L1 cache DDR3
		内嵌1GB DDR3 SDRAM
2	ISP处理	支持AWB，AE
		集成先进的DEMOSIC模块
		强大的2D及3D降噪模块
		强大HDR功能模块
		支持锐化，GAMMA，颜色校正，亮度，色度，饱和度调整模块
3	本主控芯片配国产SENSOR（BG0836）能达到市面上主流产品配SONY IMX323的效果，模组的成本价格优势较大
4	同时支持一路1080P，一路720P摄录
5	支持两路TF卡，兼容性好，最大支持128G TF卡
6	支持10.1寸及以下各种sRGB屏，点MIPI屏需要加转换芯片
7	可扩展WIFI

功能定义

序号	名称	功能
1	基本功能	记录行驶途中的影像、声音等信息，突发事故时可提供证据。
2	循环录像	存储卡容量满后自动从距离最远的时间对录像进行覆盖（锁定视频除外），保证记录的全面性
3	无线WiFi网络	可通过WiFi连接，在只能手机上使用APP进行录像的实时预览及回放，并可以对行车记录仪的各类设置进行操作。
4	视频、图片下载	通过连接行车记录仪WiFi热点，在APP内将视频、图片下载到手机存储。
5	网络上传及分享	通过车内WiFi及APP，可实现视频或图片在社交媒体（微信、微博）上进行上传和分享。
6	录音功能	在使用过程中，通过APP设置或者用语音控制实现开启或关闭录音
7	紧急碰撞保护	行驶过程中，如车辆受到碰撞，碰撞时间范围的录像视频将自动锁定保护
8	停车监控	车辆熄火后，如车辆受到外力的撞击，行车记录仪自动开启录制，录制时间为 3分钟或6分钟，可通过APP设置时长。录制结束后记录仪自动关闭。
9	智能语音识别	通过已设置的词条对记录仪进行语音操作
10	语音报错	通过语音信息，提示机器运行状态情况或报错
11	停车拍照	ACC off 后，自动触发拍照动作，在手机与记录仪连接且APP开启的状态下，照片将自动存储在APP中，用于查找车辆。
12	强制关机	通过按下机身的开关键，对设备强行关机，此时设备不再消耗电瓶电流。
13	视频锁定	通过语音控制或按机身锁定按键，对视频进行锁定保护。
14	设备复位	设备上备有复位按键，按下此键后设备恢复到出厂状态
15	接口预留	预留4G外接模块接口，可配接外置4G盒

性能参数：

序号	名称	性能参数
1	视野	可清晰拍摄左右两个前轮罩之外、车头前方的影像
2		左右A柱和前发动机舱盖部分出现在画面中
3		画面的中心位于远端地平线的位置
4	摄像能力	感光度随外界光线强度自动调整，保证视频画面准确曝光
5		摄像清晰度达到1080P@30fps，可以清晰分辨车辆特征、拍照、路牌
6		自动白平衡
7		静态及动态画面满足YQSDTL904标准
8		支持微光夜视拍摄能力
9	记录方式	采用多文件循环记录方式，单个文件时长可调整
10		两个连续文件之间不出现记录中断
11		使用AVI文件格式记录，可在其它设备上播放
12	录音	配有音频输入麦克风，支持录音功能
13		移动设备通过APP设置开/关录音
14		通过语音控制设备录音开/关
15	视频格式	支持最大1080P/30fps的视频
16	视频格式	视频格式AVI
17	存储介质和记录时间	TF卡存储，支持16~64G容量
18	存储介质和记录时间	在1080P/30fps模式下，16G的TF卡可存储120分钟的记录视频
19	记录回放、连接与应用	ACC ON时开始记录
20		与手机连接时，通过手机端APP实现记录仪的所有设置与操作，包括录像和回放等；与车载娱乐系统连接时，通过手机端APP可实时显示拍摄画面，或在客户选择回放时显示视频及播放音频。
21		允许用户带电插拔存储卡，存储卡数据保证完好
22		工作状态下，检测到车辆发生碰撞，当前记录的视频文件被锁定保存，不被覆盖删除
23		ACC OFF后，可以继续记录视频一段时间并保存
24	功能设置	用户可以通过APP的提示进行各种功能设置
25		通过指示灯颜色/闪烁等变化显示当前工作状态
26		记录仪熄火后，记录仪仍能保持正常工作，用户可以在APP中选择设置关机时长3分钟或6分钟
27	智能设备	将记录仪上的数据传输到能接收WiFi信号，安装了APP的手机
28		在智能手机上预览显示、指令操作、遥控设置记录仪的参数
29		在智能手机上录制、播放、转存录像或拍照
30		互联网分享
31	供电	ACC ON开始正常工作
32		ACC OFF后3分钟或6分钟自动关机
33		B+提供实时时钟及记忆电流的损耗运行
34		在待机状态下，检测到B+小于10V时，记录仪停止工作
35	固件更新	可使用互联网设备下载产品的更新数据，通过APP实现固件更新

电气参数

序号	名称	性能参数
1	供电方式	ACC上电：由B+供电，ACC提供电源信号给电路板，记录仪完整功能耗电，工作电流≤240mA ACC断电：B+继续供电，3分钟或6分钟后自动关机休眠状态：由B+供电电压检测：记录仪带有电压检测电路，当电瓶电压小于10V时，记录仪自动关闭。
2	工作温度	-40°C~85°C，RH95%
3	工作电压	DC 10V~16V
4	工作电流	240mA
5	漏电流	0.1~0.5mA
6	防水防尘	IP40
7	认证	满足3C认证
8	环保	满足车厂环保要求

功能详细定义

序号	名称	内容
1	自动录像（循环）	记录仪录像的时候，录一段时间就会储存到内存卡里，时长一般有3分钟 5分钟，10分钟等（可手动选择）。最大的64G TF卡1080P清晰度的视频大部分只能存16小时左右的时间。等内存卡录满以后，就会从最早覆盖之前录像的片段（不包括锁定的视屏），早先的录像消失。
2	时间戳	断电重启后，时间自动更新
3	停车监控	当检测到车身发生异常震动时，自动开启录像记录
4	疲劳驾驶提醒	驾驶时间超过规定的4小时的时间上限，语音提醒驾驶员
5	碰撞感应	内置重力传感器，当感应到紧急刹车或发生碰撞时，碰撞视频单独锁定保护、循环录制不被覆盖
6	手机WiFi连接	WiFi无线传输（支持IEEE 802.11b/g/n)，WiFi覆盖距离大于8米，支持无线安全标准。
7	录音功能	配有音频输入装置，支持录音功能；移动设备的设置菜单中能设置开/关录音功能
8	16G录像时间	1080P模式大约可以录120分钟
9	夜视功能	支持夜视功能，能够在无外界光源，仅靠本车灯光照明下正常拍摄，光源照射到的物体上的关键信息清晰可见（比如牌照，车型等）
10	画面防抖	智能防抖，即利用感光元件结构最大程度地降低机器在使用过程中由于抖动造成的影像不稳定现象。
11	感光度	感光度随外界光线强度自动调整，以确保视频画面准确曝光
12	时间精度（漏秒）	在分段存储的分段处不产生漏帧、漏秒
13	图片分辨率	1920x1080
14	影像分辨率	1920x1080
15	拍照像素	1200万
16	摄像像素	200万
17	水平画面视角	145°
18	垂直画面视角	105°
19	帧率	30fps
20	文件格式	.AVI AVC音频压缩/H.264视频压缩
21	网络	Wi-Fi无线传输（支持IEEE 802b/g/n)，支持无线安全标准
22	传感器*	PC3030
23	感光面积*	3.0mmX3.0mm
24	输出信号制式*	PAL
25	有效像素*	PAL:682(H)504(V);NTSC648(H)488(V)
26	水平解析度*	480线
27	信噪比*	＞48dB
28	最低照度*	0.02Lux
29	视频输出*	复合视频输出（1.0Vp-p，75 Ω）
30	动态范围*	80dB
31	白平衡*	自动
32	背光补偿*	BLC ON
33	同步方式*	内同步
34	静态对焦*	1.5s
*号标的镜头参数可以按照客户要求

应用1-隐藏式记录仪带WiFi功能

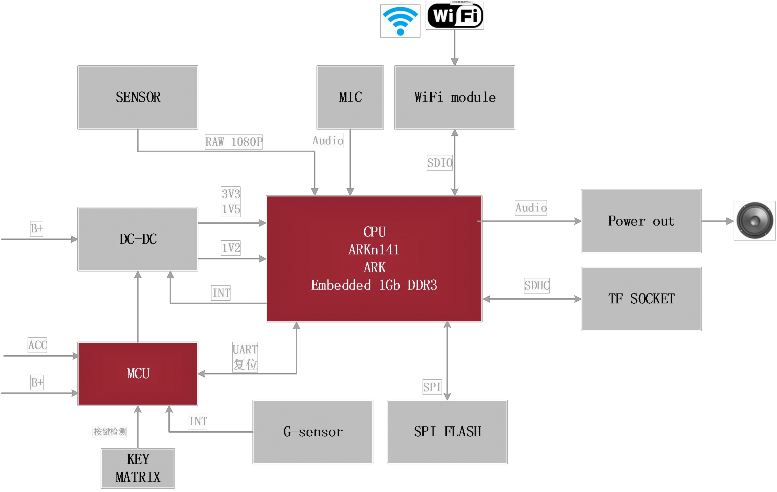

应用框图

本方案带WiFi功能，使用Linux操作系统。在手机上安装APP后可以用手机设置记录仪的功能及操作记录仪。方案中包含语音控制及语音播报。
摄像头sensor可以根据客户要求更改。

.关键零件

主要器件	型号	品牌	工作温度范围
影像处理器	ARKn141GAD3	Rafavi	-40°C~85°C AEC-Q100
G-sensor	DA380	MIRAMENS	-40°C~85°C
WIFI	RTL8189EM-VI-CG	GOC	-30°C~85°C
NOR FLASH	MX25L12835FM2J-10G	旺宏	-40°C~85°C
DC-DC	EUP3284	EUTECH	-40°C~85°C
UART	MAX3232EUE	MAXIM	-40°C~85°C

应用2-隐藏式记录仪带WiFi/CAN功能

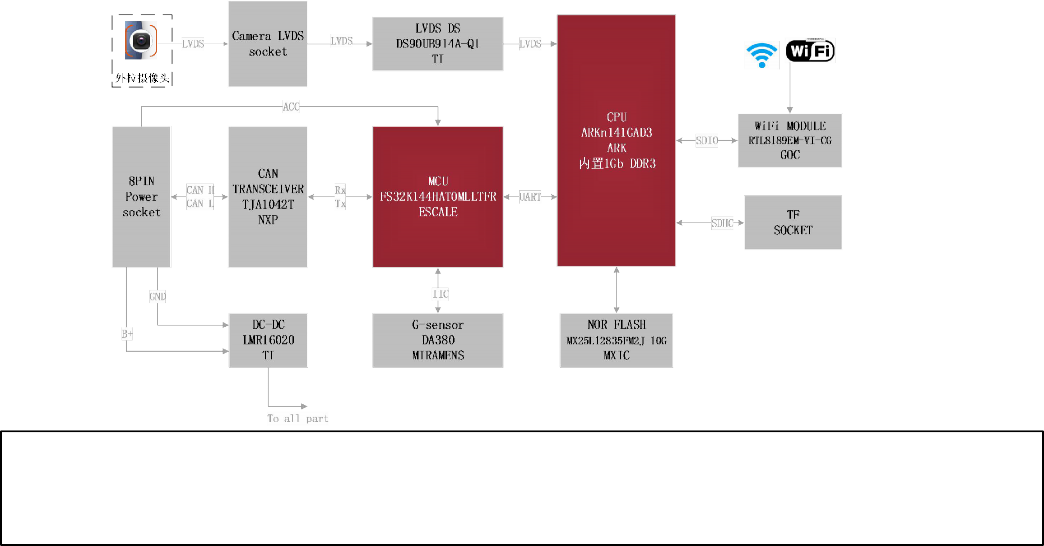

.应用框图

本方案带WiFi和CAN，使用Linux操作系统。在手机上安装APP后可以用手机设置记录仪的功能及操作记录仪。方案中包含语音控制及语音播报，摄像头输入信号LVDS。
摄像头sensor可以根据客户要求更改。

.关键零件

主要器件	型号	品牌	工作温度范围
影像处理芯片	ARKn141GBD3	Rafavi	-40°C~85°C AEC-Q100
G-sensor芯片	DA380	miramens	-40°C~85°C
WIFI模组	RTL8189EM-VI-CG	GOC	-30°C~85°C
NOR FLASH	MX25L12835FM2J-10G	旺宏，台湾	-40°C~105°C
MCU	FS32K144HAT0MLLT	FRESCALE	-40°C~105°C
LVDS DS	DS90UB914A-Q1	TI	-40°C~125°C
CAN TRANSCEIVER	TJA1042T	NXP	-40°C~105°C
电源管理	LMR16020	TI	-40°C~105°C

应用3-三摄像头记录仪

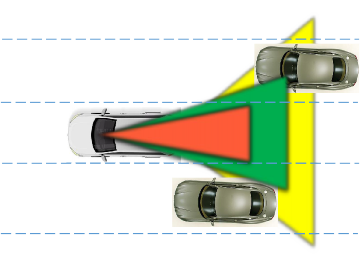

.三摄像头流媒体后视镜说明
普通后视镜受到车身结构、头枕、后排乘员对视野的遮挡，车身后部环境不能观察到。另一个是，普通的流媒体后视镜看到的车身后部环境影响是变形的，缺少真实感，给驾驶者不适应的感觉。
开阳的方案通过后视三个摄像头信号送到FPGA Device中做拼接，ARKn141做录像和前1080p摄像头的ISP处理。方案具有宽后视角，不失真，配以自动防眩功能，给到驾驶者良好的体验感。

使用开阳的新概念的流媒体后视镜的方案，增大了后视角度；三个摄像头的图像经过拼接，得到不失真的真实图像。

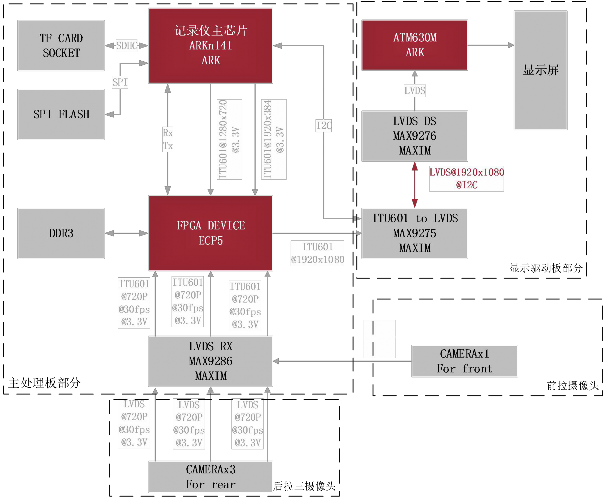

.应用框图

本方案使用ECP5芯片拼接图像，达到不失真的宽范围图像。这是流媒体后视镜的新的应用。

.关键零件

主要器件	型号	品牌	工作温度范围
影像处理芯片	ARKn141GAD3	Rafavi	-40°C~85°C AEC-Q100
9.05 inch显示屏	MD090TL01-40IW-44A-AM	迈瑞德	-30°C~85°C
屏驱	ATM630M	开阳	-40°C~85°C
FPGA DEVICE	ECP5 LAE5UM-45	LATTICE	-40°C~125°C
LVDS RX	MAX9286	MAXIM	-40°C~105°C AEC-Q100
LVDS RX	MAX9276	MAXIM	-40°C~105°C AEC-Q100
ITU601 to LVDS	MAX9275	MAXIM	-40°C~105°C AEC-Q100
IMAGE SENSOR	AR0230AT	ON	–40°C ~105°C

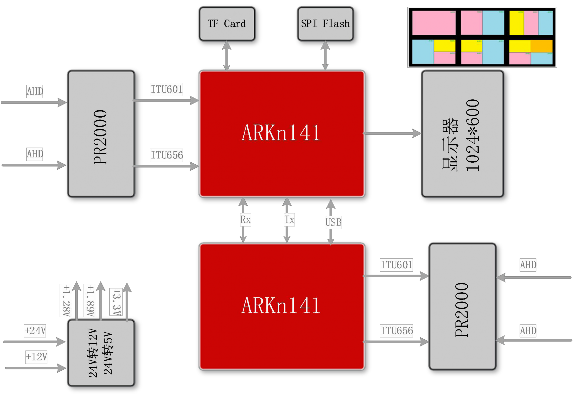

应用4-四分割车载监控

序号	性能
1	处理器内核	32 Bit RISC CPU@700MHz>
		16KB instruction L1 cache and 16KB data L1 cache DDR3
		内嵌1GB DDR3 SDRAM
2	视频RX 芯片	PR2000 支持AHD ,CVBS,CVI.TVI
		NVP6124B 支持AHD ,CVBS
3	通道数量与录制分辨率	两分割：1路1080P，一路720P
		三分割：3路720P
		四分割：4路720P
4	对存储卡兼容性好，最大支持128G TF卡
	支持10.1吋及以下各种sRGB屏
	宽电压输入12V-24V
	可扩展GPS模块

.关键零件

主要器件	型号	品牌	工作温度范围
影像处理芯片	ARKn141GAD3	Rafavi	-40°C~85°C AEC-Q100
SPI flash	25Q32JVSQ	华邦	-30°C~85°C
电源DC-DC	XC8025	XEN CREATOR	-40°C~85°C
电源DC-DC	XC8020	XEN CREATOR	-40°C~85°C
电源DC-DC	XC8015	XEN CREATOR	-40°C~85°C
电源DC-DC	XC8113	XEN CREATOR	-40°C~85°C
电源DC-DC	XL2576S	芯龙	-40°C~85°C
电源DC-DC	XC9123	XEN CREATOR	-40°C~85°C
电压DC_DC	SY8303	矽立杰	-40°C~85°C
背光芯片	XC8284	XEN CREATOR	-40°C~85°C
音频功放IC	XC8002	XEN CREATOR	-40°C~85°C
USB HUB芯片	FE8.1	TERMINUS	0°C~70°C
AHD芯片	PR2000/6124B	派视尔/NEXTCHIP	-20°C~80°C
