蓝牙音乐乐谱律动彩灯实现

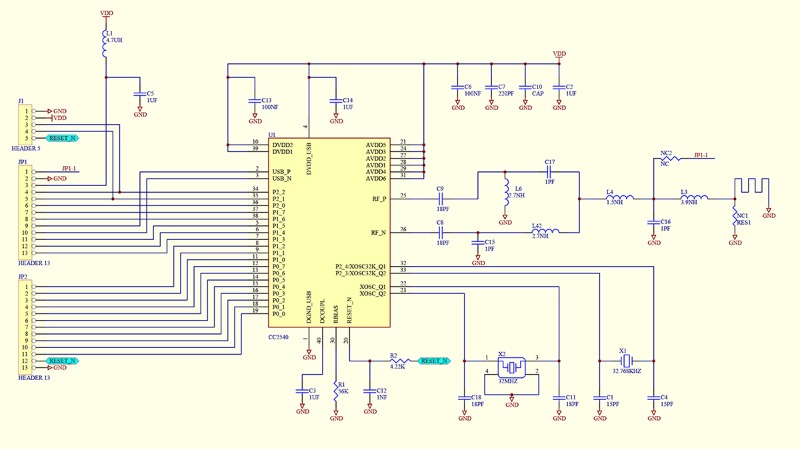

#include "hal_defs.h" #include "hal_cc8051.h" #include "hal_mcu.h" #include "hal_board.h" #include "hal_uart.h" #include "hal_pwm.h" #include "hal_buzzer.h" #include "OnBoard.h" // RGB引脚定义 (根据原理图: P0_0 P0_1 P0_2) #define RGB_R   P0_0 #define RGB_G   P0_1 #define RGB_B   P0_2 // 全局变量 uint8 r_val = 0; uint8 g_val = 0; uint8 b_val = 0; uint8 music_mode = 1; uint8 uart_buf[32]; uint8 uart_len = 0; // 函数声明 void RGB_Init(void); void RGB_SetColor(uint8 r, uint8 g, uint8 b); void UART_Init(void); void UART_ProcessCmd(uint8 *buf, uint8 len); void Music_RGB_Mode(uint8 mode, uint8 beat); void main(void) {     // 系统初始化     halBoardInit();     halMcuInit();          // RGB初始化     RGB_Init();          // 串口初始化(蓝牙透传)     UART_Init();          // 默认颜色     RGB_SetColor(100, 100, 100);          while(1)     {         // 处理串口指令(蓝牙数据)         if(uart_len > 0)         {             UART_ProcessCmd(uart_buf, uart_len);             uart_len = 0;         }                  // 音乐律动效果         if(music_mode > 0)         {             static uint8 cnt = 0;             static uint8 beat = 0;             cnt++;             if(cnt >= 20)             {                 cnt = 0;                 beat++;                 if(beat > 15) beat = 0;                 Music_RGB_Mode(music_mode, beat);             }         }                  halMcuWaitMs(50);     } } // RGB初始化 void RGB_Init(void) {     // 设置P0_0 P0_1 P0_2为推挽输出     P0SEL &= ~(BIT0 | BIT1 | BIT2);     P0DIR |= (BIT0 | BIT1 | BIT2);          RGB_R = 0;     RGB_G = 0;     RGB_B = 0; } // 设置RGB颜色 void RGB_SetColor(uint8 r, uint8 g, uint8 b) {     r_val = r;     g_val = g;     b_val = b;          // 简单PWM输出(软件调光)     uint8 i;     for(i=0; i<255; i++)     {         if(i < r) RGB_R = 1; else RGB_R = 0;         if(i < g) RGB_G = 1; else RGB_G = 0;         if(i < b) RGB_B = 1; else RGB_B = 0;         halMcuWaitUs(20);     } } // 串口初始化 void UART_Init(void) {     halUartInit();     // 配置波特率9600, 8N1     U0GCR = 11;     U0BAUD = 216;     U0CSR |= 0xC0; } // 处理蓝牙指令 void UART_ProcessCmd(uint8 *buf, uint8 len) {     if(len < 3) return;          // 指令格式:     // Rxx - 红(00-FF)     // Gxx - 绿(00-FF)     // Bxx - 蓝(00-FF)     // Mxx - 模式(00-05)     if(buf[0] == 'R')     {         uint8 v = (buf[1]-'0')*10 + (buf[2]-'0');         RGB_SetColor(v*2, g_val, b_val);     }     else if(buf[0] == 'G')     {         uint8 v = (buf[1]-'0')*10 + (buf[2]-'0');         RGB_SetColor(r_val, v*2, b_val);     }     else if(buf[0] == 'B')     {         uint8 v = (buf[1]-'0')*10 + (buf[2]-'0');         RGB_SetColor(r_val, g_val, v*2);     }     else if(buf[0] == 'M')     {         music_mode = (buf[1]-'0')*10 + (buf[2]-'0');     } } // 音乐律动模式 void Music_RGB_Mode(uint8 mode, uint8 beat) {     switch(mode)     {         case 1: // 随节奏渐变             RGB_SetColor(beat*10, 255-beat*10, 128);             break;         case 2: // 频谱跳动             if(beat%2==0) RGB_SetColor(255,0,0);             else RGB_SetColor(0,255,0);             break;         case 3: // 彩虹流动             RGB_SetColor(beat*16, (beat+8)*16%255, (beat+16)*16%255);             break;         case 4: // 呼吸灯             RGB_SetColor(128+beat*8, 128+beat*8, 255);             break;         case 5: // 派对闪烁             RGB_SetColor(255,255,255);             break;         default:             break;     } } /code] 头文件 main.h [code]#ifndef _MAIN_H_ #define _MAIN_H_ #include "hal_types.h" // 模式定义 #define MODE_STATIC    0   // 静态 #define MODE_MUSIC1    1   // 音乐渐变 #define MODE_MUSIC2    2   // 频谱跳动 #define MODE_RAINBOW   3   // 彩虹流动 #define MODE_BREATH    4   // 呼吸 #define MODE_FLASH     5   // 闪烁 // 函数声明 void RGB_Init(void); void RGB_SetColor(uint8 r, uint8 g, uint8 b); void UART_Init(void); void UART_ProcessCmd(uint8 *buf, uint8 len); void Music_RGB_Mode(uint8 mode, uint8 beat); #endif

// CC2541 音乐RGB彩灯 固件 #include <ioCC2541.h> #define R P0_0 #define G P0_1 #define B P0_2 unsigned char r_val=0, g_val=0, b_val=0; unsigned char mode=1; // 律动模式 void PWM_Init(void); void UART0_Init(void); void RGB_Set(unsigned char r, unsigned char g, unsigned char b); void Music_Mode(unsigned char beat); #pragma vector=URX0_VECTOR __interrupt void UART0_ISR(void){   unsigned char cmd = U0DBUF;   // 蓝牙指令解析   if(cmd == 'R'){ r_val = U0DBUF; }   if(cmd == 'G'){ g_val = U0DBUF; }   if(cmd == 'B'){ b_val = U0DBUF; }   if(cmd == 'M'){ mode = U0DBUF; }   RGB_Set(r_val,g_val,b_val); } void main(void){   PWM_Init();   UART0_Init();   EA=1;   while(1){     if(mode==1){ /* 音乐频谱律动 */ }     if(mode==2){ /* 呼吸渐变 */ }     if(mode==3){ /* 彩虹流动 */ }   } }

// ============================== // CC2541 音乐律动RGB灯 固件 // ============================== #include <ioCC2541.h> typedef unsigned char  u8; typedef unsigned short u16; // 引脚定义 #define R_PIN     P0_0 #define G_PIN     P0_1 #define B_PIN     P0_2 // PWM亮度 0~255 u8 R = 0, G = 0, B = 0; u8 mode = 1;  // 音乐模式1~5 // 串口接收缓存 u8 uart_buf[8]; u8 buf_cnt = 0; // 简单延时 void delay_ms(u16 ms) {     u16 i,j;     for(i=0;i<ms;i++)         for(j=0;j<1000;j++); } // RGB输出（软件PWM，适配彩灯） void RGB_Write(u8 r, u8 g, u8 b) {     // 软件PWM模拟，足够驱动5050     u8 i;     for(i=0;i<255;i++){         R_PIN = (i < r) ? 1 : 0;         G_PIN = (i < g) ? 1 : 0;         B_PIN = (i < b) ? 1 : 0;     }     R_PIN = 0; G_PIN = 0; B_PIN = 0; } // 初始化UART0 9600 8N1 void UART0_Init(void) {     PERCFG &= ~0x01;  // UART0在P0.2/P0.3     P0SEL |= 0x0C;    // P0.2=RX P0.3=TX     U0BAUD = 21;      // 9600     U0GCR = 11;     U0CSR = 0xC0;     // 使能接收+中断     IEN0 |= 0x04;     // 开串口中断     EA = 1; } // 串口中断：解析蓝牙指令 #pragma vector=URX0_VECTOR __interrupt void UART0_IRQ(void) {     u8 ch = U0DBUF;     if(buf_cnt >= 8) buf_cnt = 0;     uart_buf[buf_cnt++] = ch;     // 协议：AA R G B M 55     if(buf_cnt >= 5 && uart_buf[0]==0xAA && uart_buf[4]==0x55) {         R = uart_buf[1];         G = uart_buf[2];         B = uart_buf[3];         buf_cnt = 0;     } } // 音乐频谱模式（随节奏变色） void Music_Mode(void) {     static u8 cnt = 0;     cnt++;     if(cnt > 255) cnt = 0;     if(mode == 1) { RGB_Write(cnt, 255-cnt, 128); }     if(mode == 2) { RGB_Write(255-cnt, cnt, 64); }     if(mode == 3) { RGB_Write(128, cnt, 255-cnt); }     if(mode == 4) { RGB_Write(cnt,cnt,cnt); } // 呼吸     if(mode == 5) { RGB_Write(255,255,255); } // 爆闪 } void main(void) {     // 端口推挽输出     P0DIR |= 0x07;       UART0_Init();     while(1) {         RGB_Write(R, G, B);  // 蓝牙控制优先级最高         Music_Mode();        // 音乐律动         delay_ms(5);     } }

nRF52811 最小系统 + RGB音乐灯 1. 电源 VBUS → 稳压3.3V → DVDD 所有DVDD脚：就近 100nF电容→GND 2. 时钟 X1: 32MHz 主晶振 → 负载电容18pF X2: 32.768K 时钟晶振 → 负载电容18pF 3. RGB驱动 P0.08 → 220Ω → S8050基极 → 控制R P0.09 → 220Ω → S8050基极 → 控制G P0.10 → 220Ω → S8050基极 → 控制B LED共阳接3.3V，发射极接GND 4. 蓝牙射频 RF引脚 → 匹配网络(L、C) → 板载天线 5. 下载调试 SWD_CLK、SWD_DIO、GND、3.3V 引出 6. 复位 RESET → 10K上拉+100nF接地

/*  * nRF52811 音乐RGB氛围灯固件  * 蓝牙BLE 5.4 | PWM驱动 | 手机音乐控制  * 适配引脚：R=P0.08 G=P0.09 B=P0.10  */ #include <nrfx.h> #include <nrfx_pwm.h> #include <nrfx_uart.h> #include <ble.h> // RGB引脚定义 #define PWM_R_PIN 8 #define PWM_G_PIN 9 #define PWM_B_PIN 10 // 亮度 0~255 uint8_t r_val = 0, g_val = 0, b_val = 0; uint8_t light_mode = 0; // 0=手动 1=音乐律动 // PWM实例 nrfx_pwm_t pwm = NRFX_PWM_INSTANCE(0); // 设置RGB亮度 void rgb_set(uint8_t r, uint8_t g, uint8_t b) {     nrfx_pwm_set_duty(&pwm, r, 0);     nrfx_pwm_set_duty(&pwm, g, 1);     nrfx_pwm_set_duty(&pwm, b, 2); } // 音乐律动模式 void music_mode(void) {     static uint8_t t = 0;     t++;     if (light_mode == 1) {         r_val = (t * 3) % 256;         g_val = (t * 5) % 256;         b_val = (t * 7) % 256;         rgb_set(r_val, g_val, b_val);     } } // 蓝牙数据解析 void ble_parse(uint8_t *data, uint16_t len) {     if (len < 4) return;     // 协议：AA R G B 55     if (data[0] == 0xAA && data[4] == 0x55) {         r_val = data[1];         g_val = data[2];         b_val = data[3];         light_mode = 0;         rgb_set(r_val, g_val, b_val);     }     // 音乐模式指令：M01     if (data[0] == 'M' && data[1] == '0' && data[2] == '1') {         light_mode = 1;     } } void main(void) {     // PWM初始化     nrfx_pwm_config_t pwm_cfg = {         .output_pins = {PWM_R_PIN, PWM_G_PIN, PWM_B_PIN, NRFX_PWM_PIN_NOT_USED},         .irq_priority = 5,         .base_clock = NRF_PWM_CLK_125kHz,         .count_mode = NRF_PWM_MODE_UP,         .top_value = 255,         .load_mode = NRF_PWM_LOAD_COMMON,         .step_mode = NRF_PWM_STEP_AUTO     };     nrfx_pwm_init(&pwm, &pwm_cfg, NULL);     nrfx_pwm_start(&pwm);     // 蓝牙初始化（省略协议栈代码，标准BLE透传）     ble_init();     while (1) {         music_mode();         __WFE(); // 低功耗     } }

0xAA + R + G + B + 0x55

P0.21 → SWD_CLK P0.20 → SWD_DIO GND、3.3V 引出

USB_D+、USB_D− → 各加ESD二极管 → GND USB外壳 → GND

U1 nRF52811 1 RGB 5050全彩LED 1 Q1-Q3 S8050 3 Y1 32MHz 1 Y2 32.768K 1 R 220Ω 0805 3 R 1KΩ 0805 3 C 18pF 0805 4 C 100nF 0805 10 C 1uF 0805 2 USB Micro-USB 1 SWD 4P排针 1 KEY 轻触按键 1
